敬告：
1.在使用儀器前請您認真閱讀此說明書！
2.切勿在缺電解液或漏氣的情況下運行！
3.運輸前請務必將電解液倒凈，以免在運輸途中腐蝕機箱及內部元件，造
成儀器報廢。
4.若產品更新，儀器內部結構略有變化，恕不另行通知！
注意：
1.本說明書適用于RX-H300和RX-H500型。
2.在加電解液時請緩慢將電解液倒入儲液桶內。
3.要經常觀察電解液水位線，降到下限須立即加入純凈水或二次蒸餾水。
4.更換完凈化器中的填充物后，務必要將凈化器上蓋擰緊，并將凈化器和
凈化器底座擰緊，以免造成漏氣。
5.本儀器標稱流量為最大產氣量，不能長時間使用在最大流量，建議用氣
量不要超過最大產氣量的70%，否則會影響氣體純度，縮短電解池使用壽命！
目 錄
一、公司介紹………………………………………… 1
二、產品概述………………………………………… 2
三、儀器各部位名稱………………………………… 2
四、儀器的安裝與使用……………………………… 3
五、儀器的工作原理與特點………………………… 5
六、主要技術參數…………………………………… 6
七、產品配置清單…………………………………… 7
八、儀器的故障判斷與處理 ……………………… 8
九、售后承諾書……………………………………… 8
一．公司介紹
上海睿析科學儀器有限公司是一家集高純氣體發生器、專用色譜儀、頂空進樣器、超純水機、富氫機等實驗室儀器的研發、制造、銷售于一體的國家高新技術企業。
公司依托上海交通大學、浙江大學等高等院校的技術支持，先后申請通過了20余項國家專利及相關軟著專利，是上海市氫科學技術研究會理事單位、全國衛生產業企業管理協會氫醫學健康產業分會理事單位。
公司高純氣體發生器事業部，先后研制了高純氫氣發生器、氮氣發生器、純凈空氣發生器、氮氫空一體機等一批業內技術成熟的產品，利用固體聚合物電解質（Solid polymer electrolyte）SPE陽離子（質子）交換膜，進行純水電解氫氣發生器的研發、生產和銷售。現在公司依托生產氣體發生器的豐富經驗與技術優勢，陸續開發出多款供客戶選擇的家用多功能富氫機,可產生高純氫氣。我公司是《純水電解吸氫機》T/NAHIEM18-2019團體標準的主要起草制定單位之一。
創新、誠信、務實、高效是上海睿析科學儀器有限公司的企業精神，公司承諾：我們不接受不良產品，不制造不良產品，不流出不良產品，愿與社會各界朋友攜手共創美好明天。
二．產品概述
RX-H300(500)系列高純氫氣發生器，壓力控制采用我公司自行研制的高靈敏模糊系統及自動跟蹤系統，使壓力穩定精度范圍小于0.001M pa，可供色譜儀及其它儀器的使用。本儀器具有電解面積大，池溫低，性能好，產氣量大，純度高等優點，并設有回流裝置，可有效的確保儀器無返液現象，保證用戶的使用安全。
三．儀器各部位名稱

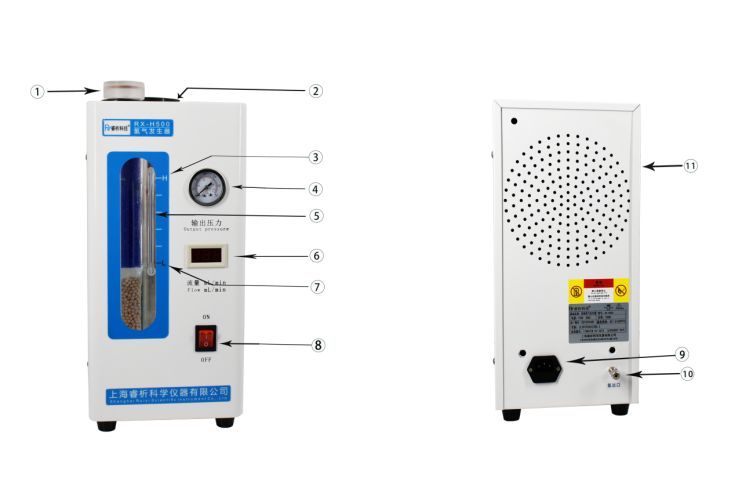

儀器正面圖 儀器背面圖
1.凈化器 2.桶式電解池
3.電解液上限水位線 4.工作壓力指示表
5.液位視窗 6.數字流量顯示表
7.電解液下限水位線 8.電源開關
9.電源插座 10.氫氣輸出口
11.提手
四.儀器的安裝與使用
（一）啟動前的準備：
1.將儀器從包裝箱內取出，檢查有無因運輸不當而造成的損壞，核對儀器備件、合格證及保修卡是否齊全。
2.配制電解液：取出備件中的氫氧化鉀160克，全部倒入燒杯內，然后加入二次蒸餾水或去離子水約500毫升作為母液，充分攪拌，待電解液完全冷卻后使用。
4.將冷卻后的電解液（母液）倒入儲液桶內，然后再加入二次蒸餾水或去離子水，液位保持在上下水位線之間，（接近上水位線為好），蓋好注液蓋。（此時電解液的濃度約為10％，其濃度在10％—30％之間均可。）
（二）儀器的自檢：（勿與色譜儀聯機）
1.接通電源啟動開關，儀器流量顯示應為：
RX-H300型 0—300ml/min
RX-H500型 0—500ml/min
LED數碼顯示值僅供參考，它是由電解電流轉換而來，故流量顯示在十位上有±1變化亦為正常。
2.開機正常，用密封壓帽將輸出口擰緊，不漏氣。
3.開機約2分鐘，壓力指示為0.4Mpa,LED數碼顯示降至為“000”，說明儀器系統工作正常，自檢合格，然后排空氣體，再擰緊待壓力指示為0.4Mpa,LED數碼顯示降至為“000”再排氣，反復操作兩次，把管道內氣體置換干凈，確保氫氣純度。
4.如有問題，請與我公司技術服務部聯系：
聯系電話：021 -51699970
（三）儀器的使用
1.將儀器背面輸出口的密封螺母取下（請將其保存好，以便今后自檢儀器用），用外徑φ3mm的氣路管與用氣設備的氫氣進氣口連接，擰緊螺母，密封性必須良好。打開開關電源，儀器進入工作狀態。氣路連接方法見附圖
2.儀器使用時應注意流量顯示是否與用氣設備所需氣量相近，如流量顯示超出實際用量較大時，應停機撿漏。其方法請參照故障判斷與處理進行調整，再用自檢方法檢查合格后方可使用。
3.本儀器默認內置一支加長凈化器，內裝有變色硅膠與分子篩。使用過程中透過觀察窗檢查凈化器中的變色硅膠是否變色，如有變色請馬上更換或再生。
建議：每更換三次變色硅膠，更換一次分子篩。
更換方法：在壓力為“0”的前提下，整體旋下凈化器，擰開上蓋，更換管內填充物后，擰緊凈化器上蓋，將凈化器裝到底座上旋緊，并檢查是否漏氣。
變色硅膠再生方法：將變色硅膠放置于搪瓷托盤或玻璃器皿中，使用恒溫干燥箱，保持溫度在120℃約5小時即可。
分子篩再生方法：將分子篩放置于搪瓷托盤或玻璃器皿中，使用馬弗爐，恒溫500℃約5小時即可。
注意：安裝凈化器時，請務必保證凈化器底座內的兩個密封圈完好，以免造成漏氣。
4.儀器使用一段時間后，電解液會逐漸減少，液位接近下限時應及時補水，此時只需加二次蒸餾水或純凈水即可，加液時不要超過上限水位線。（氫氣發生器在運行中只消耗水，不消耗電解質，建議6-7個月可更換電解液一次，重新配置，方法同前）切勿缺水運行，以免損壞電解池！
5.儀器切勿在壓力為“0”時長時間空載運行。空載運行時會將電解池和開關電源部件燒壞，造成整個儀器損壞。
6.請不要自行拆卸電解池（用戶無法自行修理），以免影響整機運行。
五.儀器的工作原理與特點
1.工作原理:
a.本儀器的工作原理是以電解法產生氫氣，它以氫氧化鉀水溶液為電解液，以貴金屬做電極，采用睿析科技專利膜分離技術（ZL2020205977112）將氫氣和氧氣徹底分離，并在電解池中采用了過渡族金屬催化技術。
b.本儀器程序控制采用高靈敏度、模糊控制自動跟蹤系統，取消了穩壓閥，實現自動恒壓、恒流，使壓力穩定精度范圍小于0.001Mpa，并可根據色譜儀及其它儀器所需氫氣量大小實現0-300ml/min(0-500ml/min)全自動調節，當用戶停止用氣時，儀器自動停止產氫，因此杜絕了系統超壓現象，保證安全。
2.儀器特點：
a.程序控制:儀器的全部工作過程均由程序控制。自動顯示壓力、流量，自動恒壓、
恒流，產氫量可根據用量實現0-300ml/min(0-500ml/min)全自動調節。
b.優質材料與工藝的完美結合：凈化器前置，可方便用戶及時觀察變色硅膠及電解池的液位變化情況；管體為優質聚碳酸酯材料，
加長管體容積更大，脫水能力更強。凈化器與底座密封為304不銹鋼，更易于更換和安裝，并且杜絕了絲扣損壞導致漏氣的可能性，延長使用壽命。
c.工作模式：特有的風冷系統有效的解決了電解水制氫中散熱的問題。儀器擴展功能區，可靈活加裝脫氧管、微納米粉塵過濾器等氣路單元，可有效配合其他外圍設備工作，滿足不同客戶的需求。
d.產氫濕度低：采用了膜分離技術及有效除濕裝置，降低原始濕度，采用多級吸附，得到高純度氫氣。
e.操作方便：免運輸鋼瓶之勞，省搬運鋼瓶之苦，使用時只需打開電源開關即可產氫。可連續使用，也可間斷使用，產氫量穩定不衰減。
f.安全可靠：氫氣隨用隨產，隨關隨停。消除了儲存鋼瓶氫氣的巨大安全隱患。獨特自動截止系統，無需手動排空，有效避免用戶忘記排空導致的意外過液，為色譜的安全使用提供了保障。 六、主要技術參數
1.氫氣純度： 99.999％（相對含氧量）
2.氫氣流量： RX-H300型 0-300ml/min
RX-H500型 0-500ml/min
3.輸出壓力： 0.4M pa
4.壓力穩定性： <0.001M pa
5.供電電源： 110V/ 220V ±10％ 50HZ
6.消耗功率： RX-H300型150W；RX-H500型180W
7.環境溫度： 1-40℃
8.相對濕度： <85％
9.外形尺寸： 380×190×380mm(L×W×H)
10.重量： 10 Kg
七.產品配置清單
1. 全自動氫氣發生器 1臺
2. 電源線 1根
3. 備件
①氫氧化鉀分析純 ( 160 g) 1份
②凈化器密封圈 （φ9×1.9） 1個
③凈化器密封圈 （φ29×2.5） 1個
④凈化器密封墊 （φ40×2.5） 1個
⑤氣路密封圈 （φ6×1.9） 6個
⑥連接螺母 M8×1 1個
⑦密封螺母 M8×1 1套
⑧保險管 5A 2個
4. 安裝使用說明書 1本
5. 產品合格證 1份
6. 產品保修卡 1份
八．故障判斷與處理
故障現象 | 故障原因 | 檢查方法 | 解決方案 |
1.儀器無法正常啟動
| 1. 電路沒有接通 2. 開關電源損壞 | 1. 檢查電路 2. 用萬用表測量電解池的電壓是否在2.5V左右 | 1. 修理電源 2. 更換損壞的開關電源 |
2.氫氣壓力低，儀器使用時顯示量超出實際使用量較大。
| 1. 氣路系統漏氣 2. 凈化器上蓋沒擰緊或密封圈變形，異位 3. 凈化器與底座沒擰緊 4. 凈化器底座兩個密封圈損壞或脫落 5. 電解池返漏 | 1.2.3用檢漏液檢測各氣路及凈化器連接處 4.觀察密封圈是否完整或脫落 | 1.更換漏氣元件 2.擰緊凈化器上蓋或將密封圈更換，復原。 3.擰緊凈化器與底座 4.及時更換凈化器底座兩個密封圈 5.電解池不能自行維修 |
3.氫氣流量小
| 長時間沒有更換電解液。 | 重新配置新的電解液加到電解池中。 | |
4.壓力超過設定值
| 光電耦合器損壞 | 更換損壞的光電耦合器 | |
5.儀器能啟動，但數顯顯示為000或黑屏 | 數字流量顯示表損壞 | 更換數字顯示表 |
九．售后承諾書
在用戶遵守使用規定的條件下，以制造商發貨給用戶之日起一年內，
因質量不良而發生的損壞或不能正常使用，公司將為用戶無償維修或更換。
如有問題請與我公司技術服務部聯系
聯系電話： 021-51699970
